1. 雪崩问题

1.1. 是什么

微服务调用链路中的某个服务故障，引起整个链路中的所有微服务都不可用，这就是雪崩。

1.2. 产生原因

微服务中，服务间调用关系错综复杂，一个微服务往往依赖于多个其它微服务。

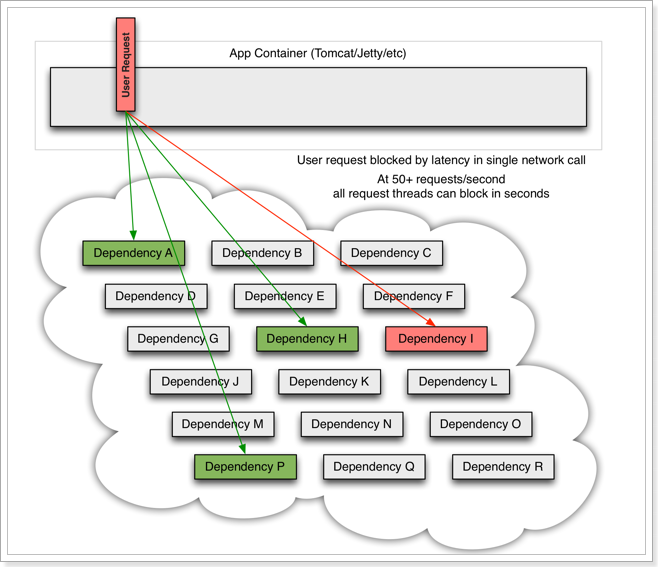

如果服务提供者 I 发生了故障，当前的应用的部分业务因为依赖于服务 I，因此也会被阻塞。
png

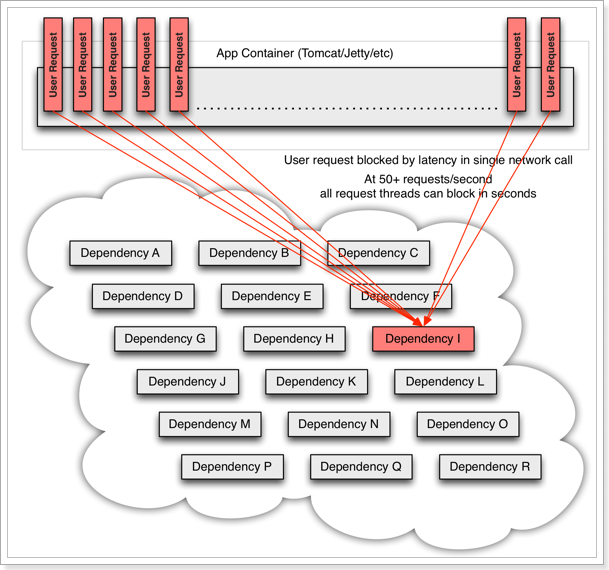

但是，依赖服务 I 的业务请求被阻塞，用户不会得到响应，则 tomcat 的这个线程不会释放，于是越来越多的用户请求到来，越来越多的线程会阻塞：

png

服务器支持的线程和并发数有限，请求一直阻塞，会导致服务器资源耗尽，从而导致所有其它服务都不可用，那么当前服务也就不可用了。

1.3. 雪崩问题解决方案

%%
▶11.🏡⭐️◼️【🌈费曼无敌🌈⭐️♨️⭐️】◼️⭐️-point-20230315-1023%%❕ ^wihp2i

解决雪崩问题的常见方式有四种：
超时处理：设定超时时间，请求超过一定时间没有响应就返回错误信息，不会无休止等待
**舱壁模式 (线程隔离)**：限定每个业务能使用的线程数，避免耗尽整个 tomcat 的资源，因此也叫线程隔离
熔断降级：由断路器统计业务执行的异常比例，如果超出阈值则会熔断该业务，拦截访问该业务的一切请求
流量控制：限制业务访问的 QPS，避免服务因流量的突增而故障

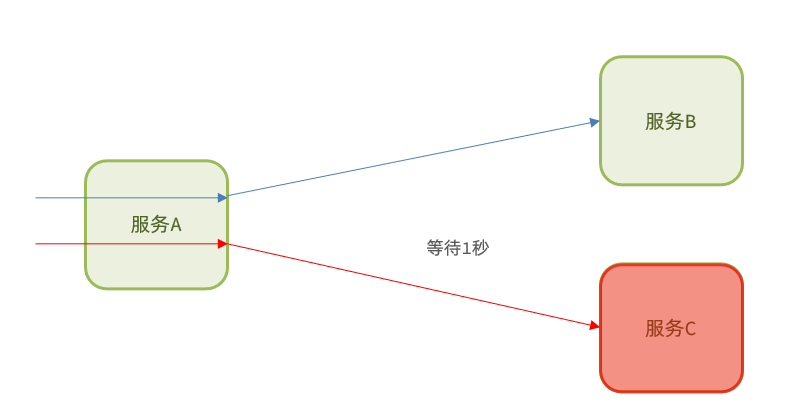

1.3.1. 超时处理

设定超时时间，请求超过一定时间没有响应就返回错误信息，不会无休止等待
image-20210715172820438

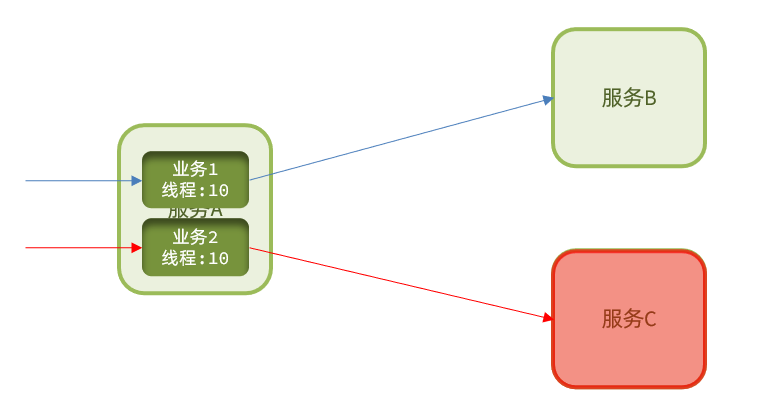

1.3.2. 舱壁模式 (线程隔离)

限定每个业务能使用的线程数，避免耗尽整个 tomcat 的资源，因此也叫线程隔离。 %%
▶10.🏡⭐️◼️【🌈费曼无敌🌈⭐️♨️⭐️】◼️⭐️-point-20230315-1018%%❕ ^pshp1j

image-20210715173215243

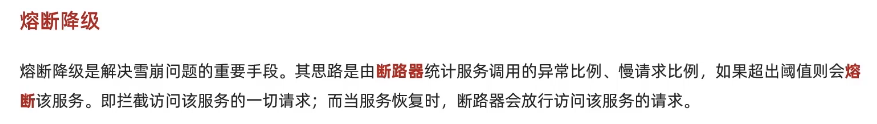

1.3.3. 熔断降级

由断路器统计业务执行的异常比例，如果超出阈值则会熔断该业务，拦截访问该业务的一切请求

1.3.4. 流量控制

限制业务访问的 QPS，避免服务因流量的突增而故障

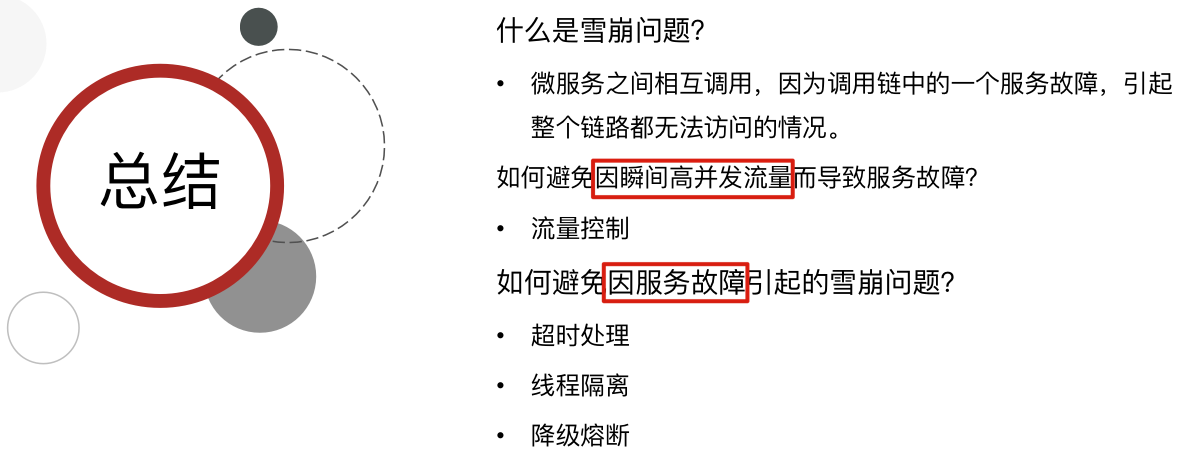

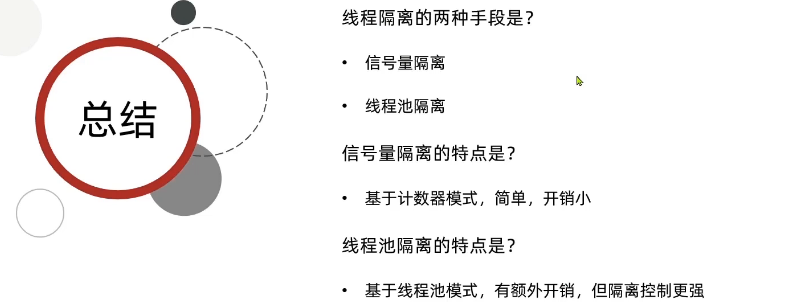

1.3.5. 总结

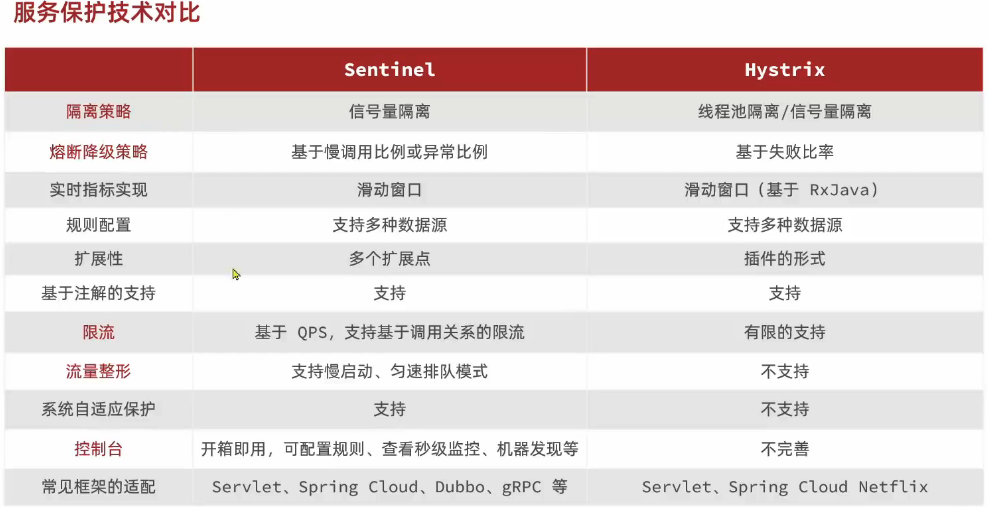

2. 微服务保护技术

image ^sncpe2.png

3. 限流

3.1. 流控模式

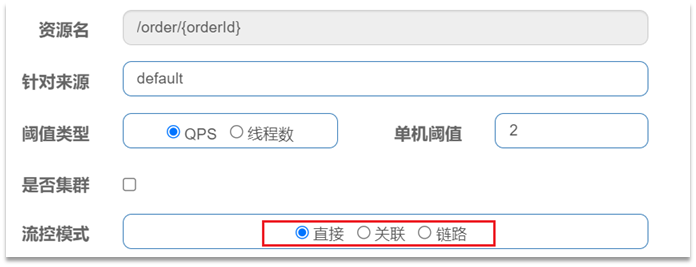

在添加限流规则时，点击高级选项，可以选择三种 流控模式：

  • 直接：统计当前资源的请求，触发阈值时对当前资源直接限流，也是默认的模式
  • 关联：统计与当前资源相关的另一个资源，触发阈值时，对当前资源限流
  • 链路：统计从指定链路访问到本资源的请求，触发阈值时，对指定链路限流

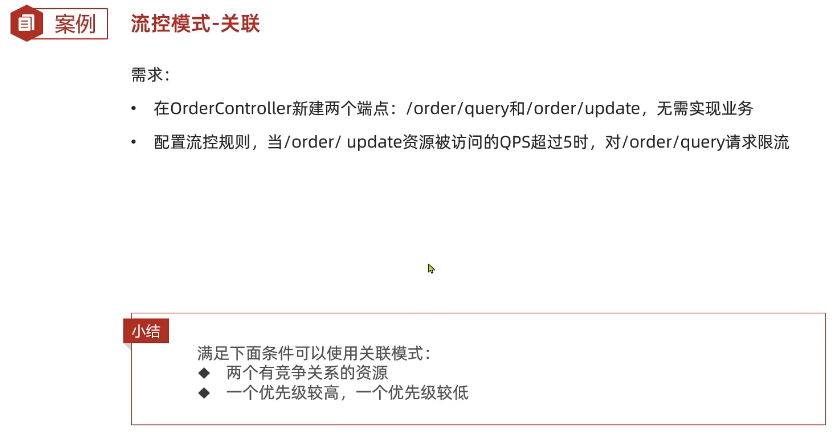

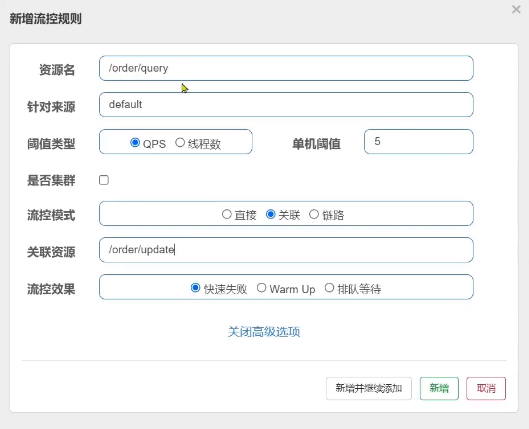

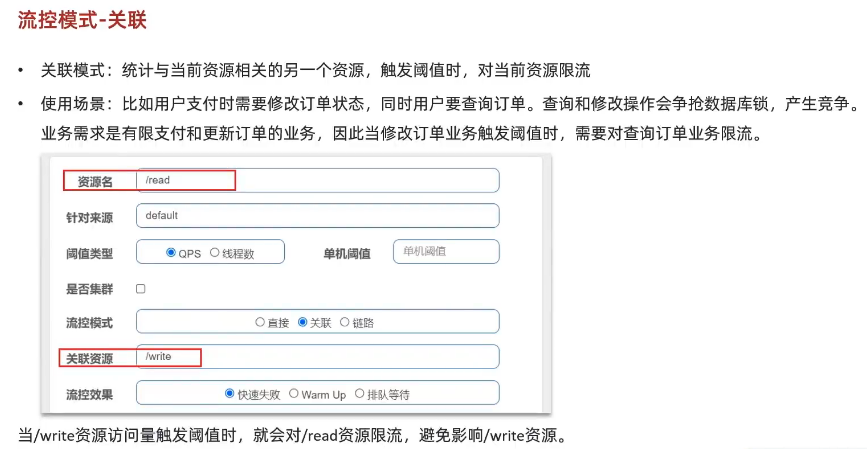

3.1.1. 关联

image-20210715201827886

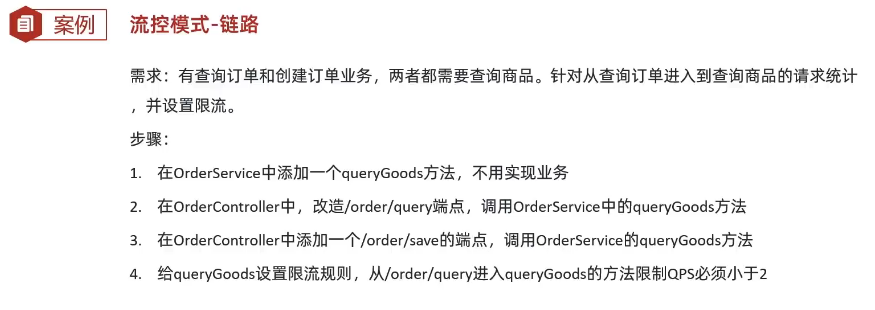

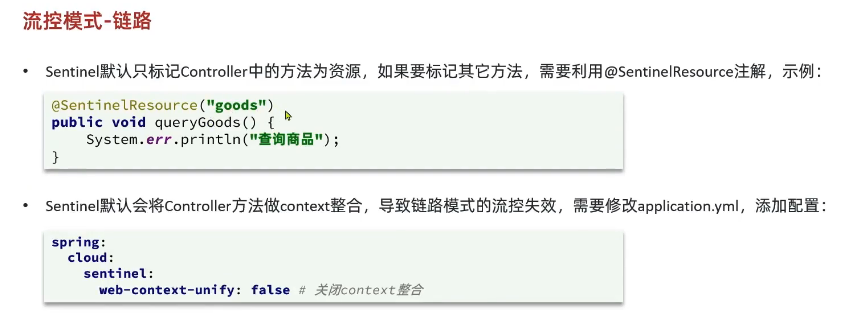

3.1.2. 链路

对请求来源的限流控制


%%
▶11.🏡⭐️◼️【🌈费曼无敌🌈⭐️♨️♨️♨️⭐️】◼️⭐️-point-20230313-1428%%❕ ^3uq11z

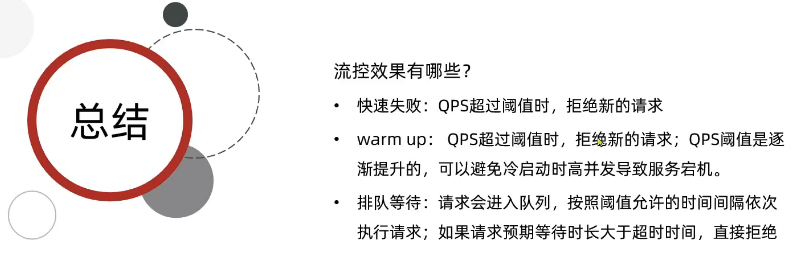

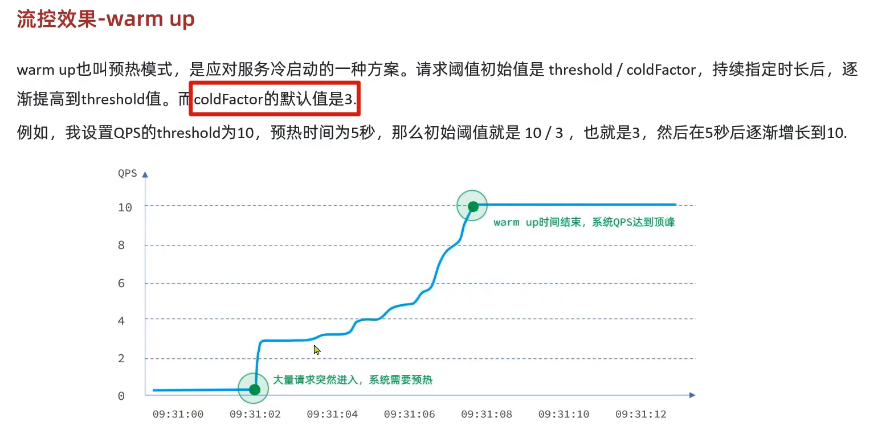

3.2. 流控效果

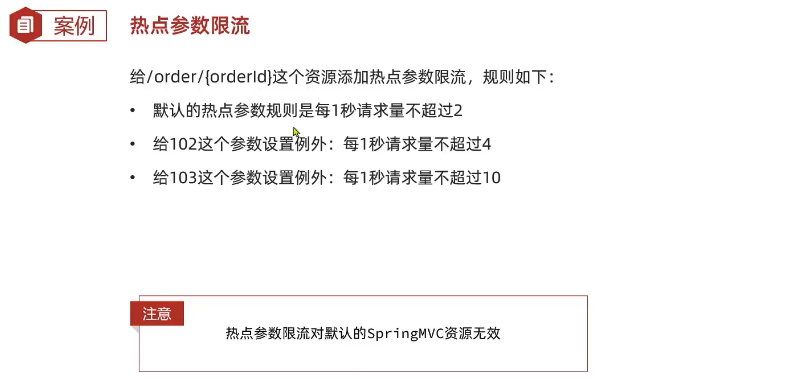

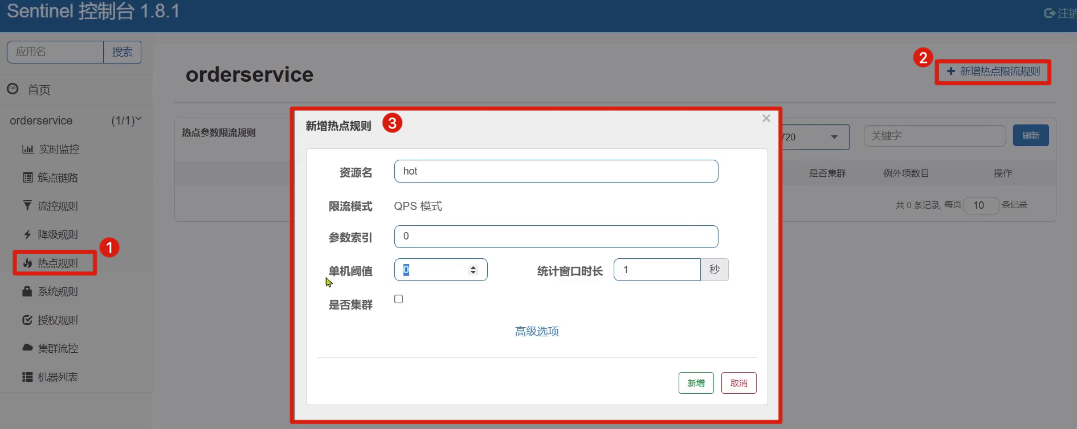

3.3. 热点参数限流

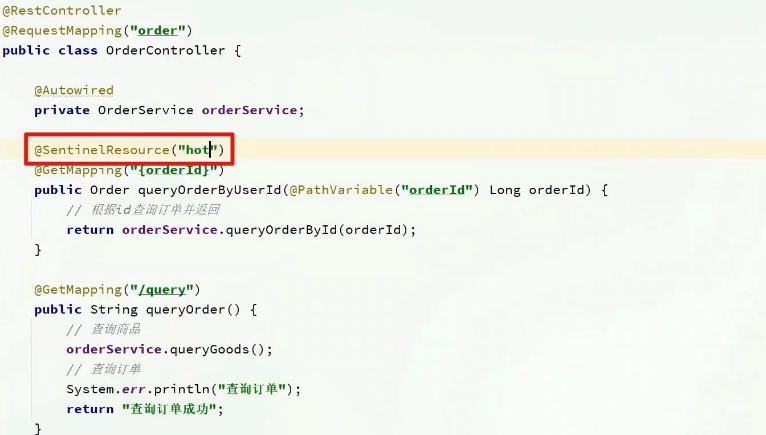

需要使用注解 @SentinelResource，给热点参数限流方法再加一个资源 id 名称，比如下面的 “hot” %%
▶1.🏡⭐️◼️【🌈费曼无敌🌈⭐️♨️⭐️】◼️⭐️-point-20230315-0749%%❕ ^wj1oql

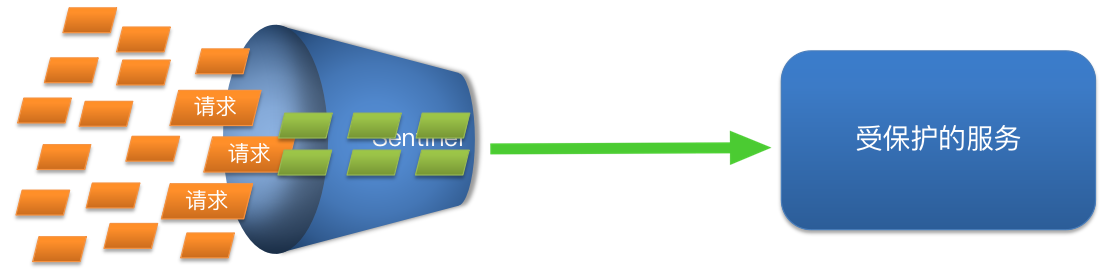

3.4. 流量整形

排队等待的流控效果，可以起到流量整形的效果

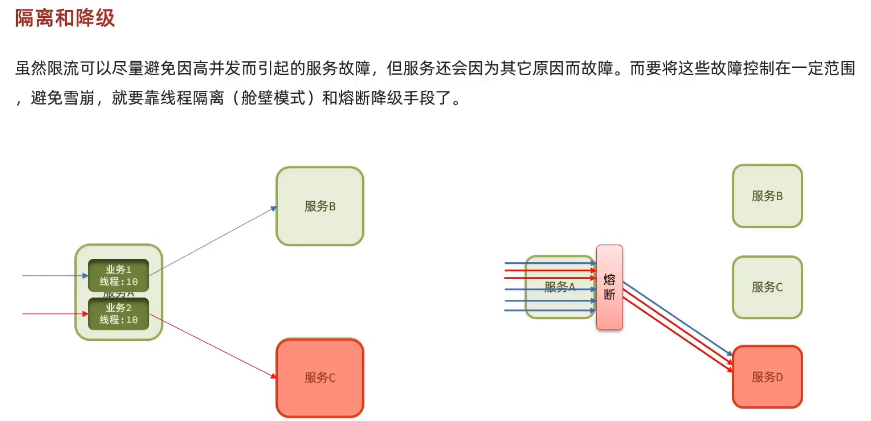

4. 隔离和降级

https://www.bilibili.com/video/BV1LQ4y127n4?p=145&vd_source=c5b2d0d7bc377c0c35dbc251d95cf204

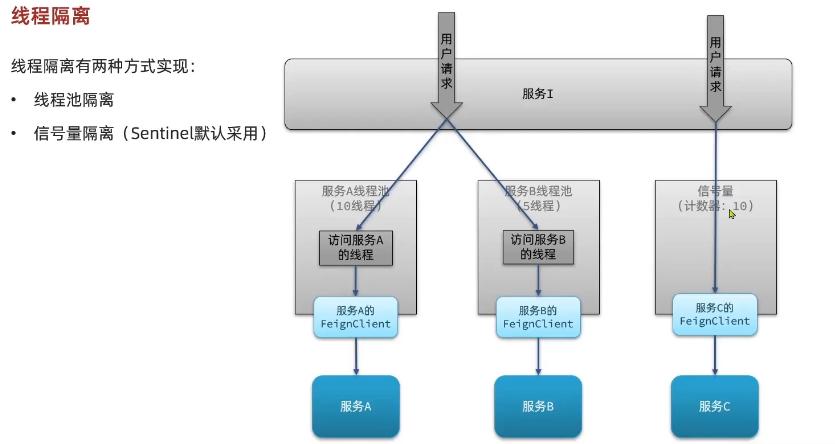

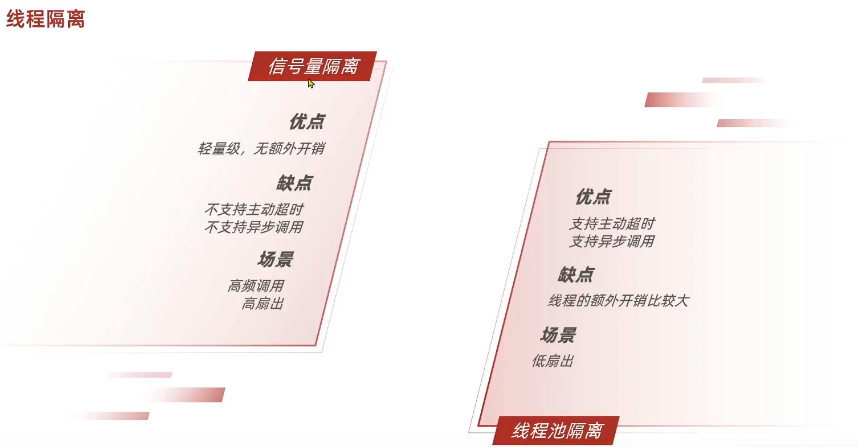

4.1. 线程隔离 (舱壁模式)

Sentinel 默认采用信号量隔离



4.2. 熔断降级



4.2.1. 断路器


4.2.2. 熔断策略

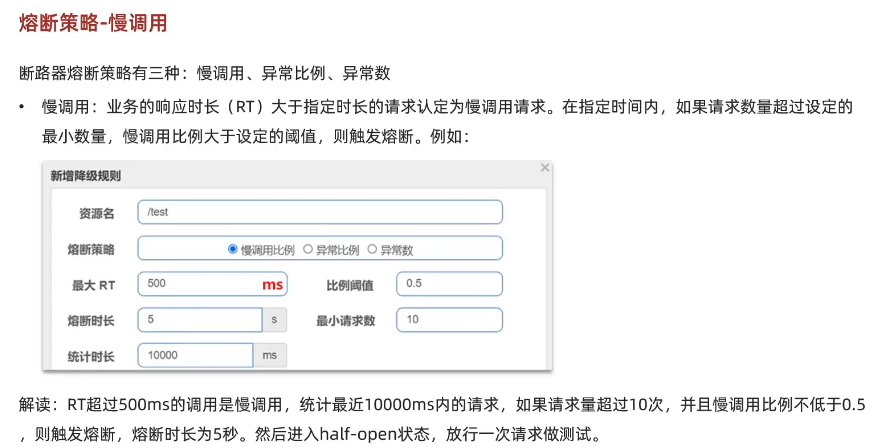

4.2.2.1. 慢调用

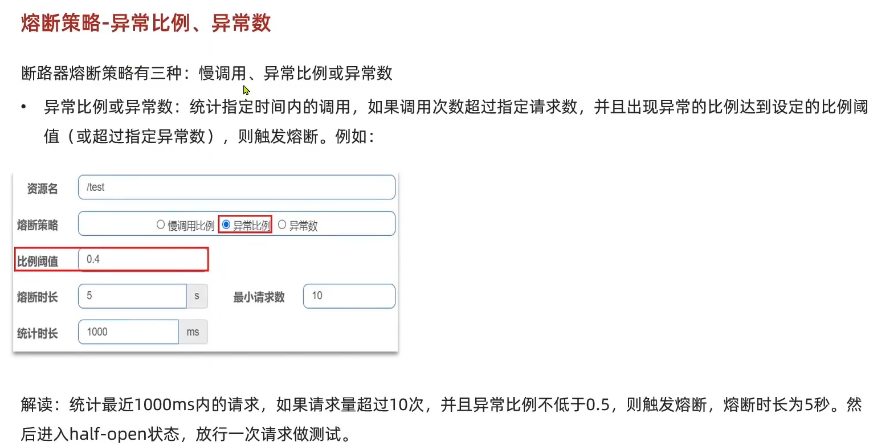

4.2.2.2. 异常比例、异常数

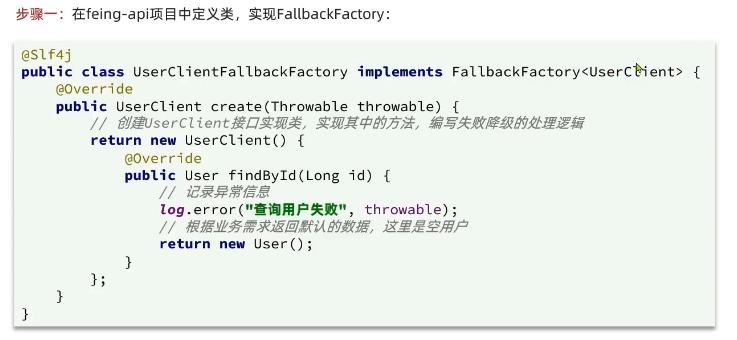

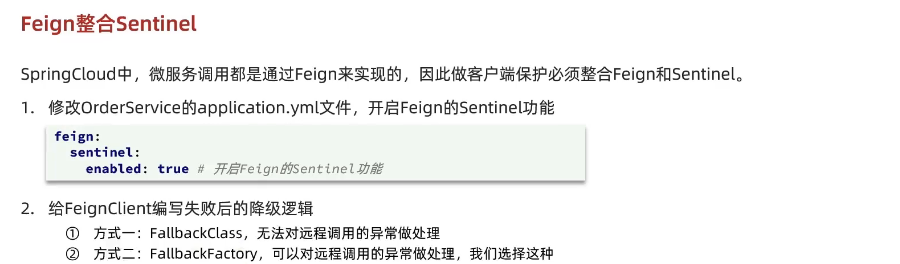

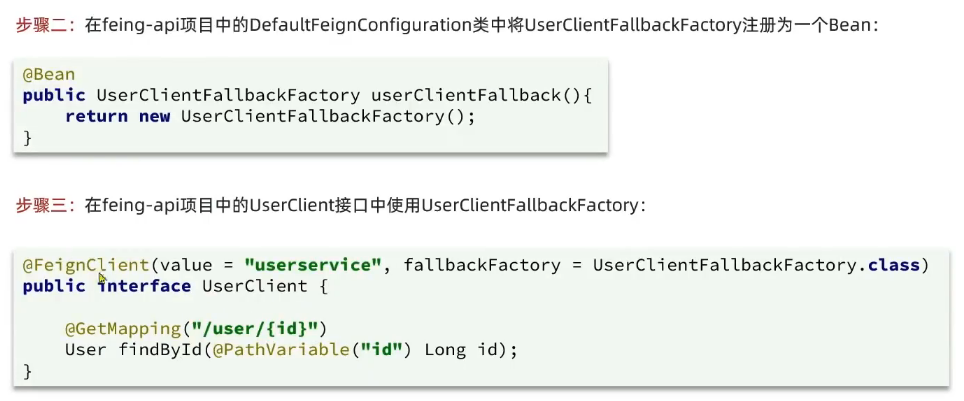

4.2.3. Feign 整合 Sentinel


Feign 开启 Sentinel 功能后，Sentinel 就会把 Feign 的调用视作一种资源，从而能够进行熔断降级操作。 %%
▶2.🏡⭐️◼️【🌈费曼无敌🌈⭐️♨️⭐️】◼️⭐️-point-20230315-0903%%❕ ^gdjmu1

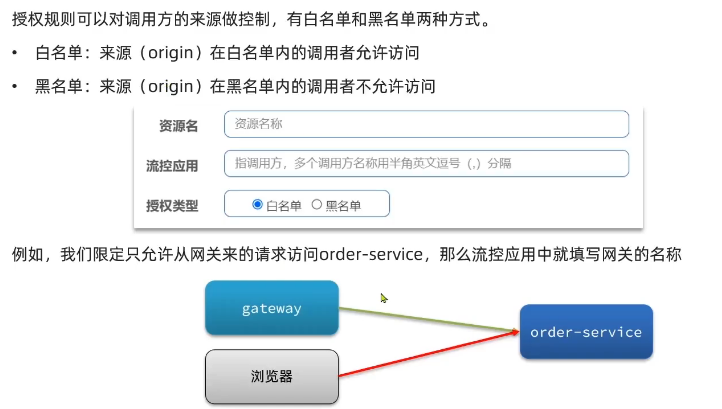

4.3. 授权规则

https://www.bilibili.com/video/BV1LQ4y127n4?p=146&spm_id_from=pageDriver&vd_source=c5b2d0d7bc377c0c35dbc251d95cf204

4.3.1. 作用

对请求者身份来源的校验，防止绕过网关直接调用微服务资源。只允许网关过来的请求 %%
▶14.🏡⭐️◼️【🌈费曼无敌🌈⭐️♨️⭐️】◼️⭐️-point-20230315-1131%%❕ ^krg0d5


流控应用后面输入框中调用方名称填写请求来源，比如我们在请求头中增加一个表示 gateway 来源的请求头，例子中我们直接简单的使用字符串 “gateway”

4.3.2. 使用方法

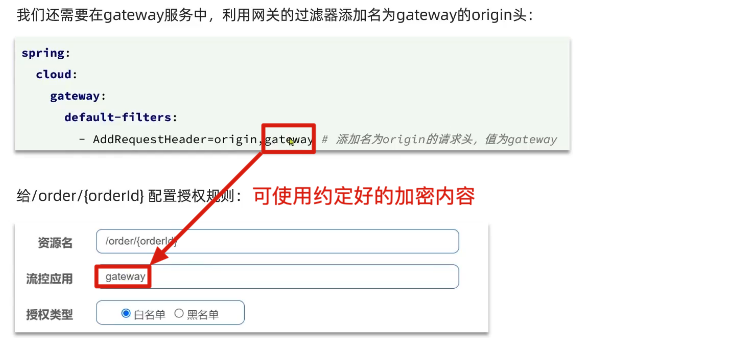

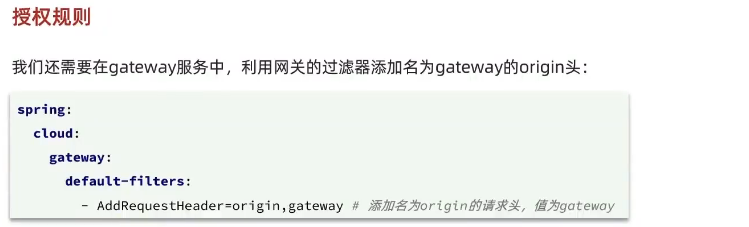

4.3.2.1. 在 GateWay 中加请求头

加上此配置之后，凡是从网关路由到微服务的请求中都带有名称为 origin，值为 “gateway” 的请求头，而从浏览器中直接发送的请求 (企图绕过网关) 中没有约定的请求头，就会被拦截过滤掉。

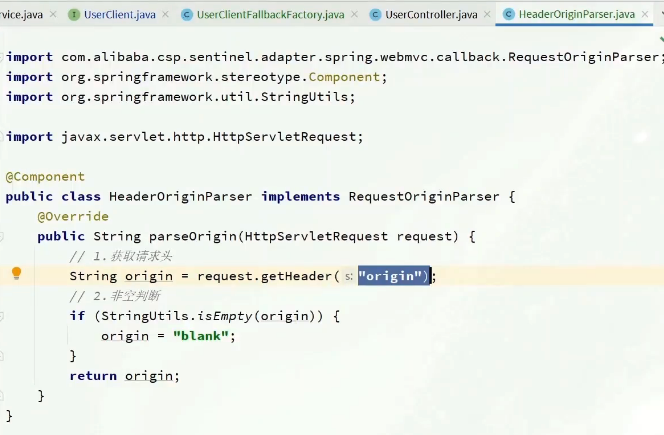

4.3.2.2. Sentinel 解析请求头

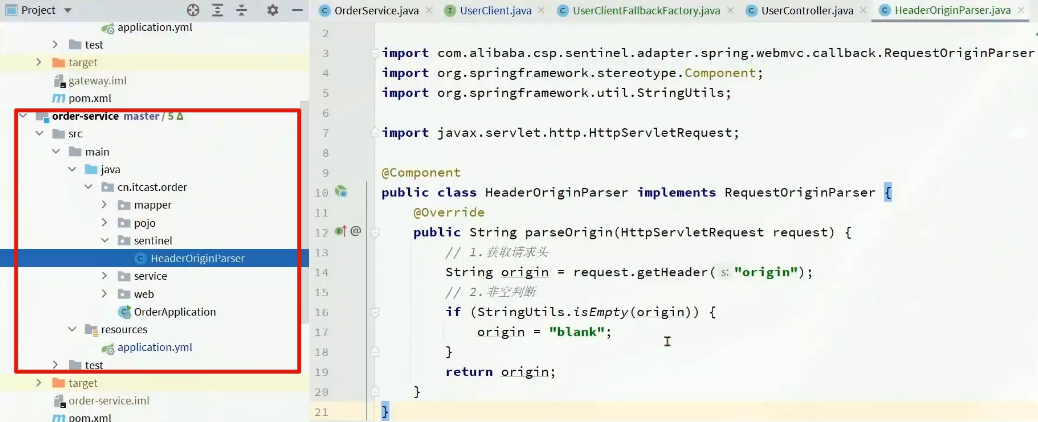

Sentinel 是通过 RequestOriginParser 这个接口的 parseOrigin 来获取请求的来源的。
所以，需要编写一个实现类，实现获取请求来源的接口 RequestOriginParser 的 parseOrigin 方法，让 Sentinel 获取到请求来源，从而让其能够做过滤判断。


4.3.2.3. 优化


这一块可以使用 starter 引入的方式，就不需要在每个微服务中都编写同样的逻辑了
%%
▶3.🏡⭐️◼️【🌈费曼无敌🌈⭐️♨️⭐️】◼️⭐️-point-20230315-0928%%❕ ^ez1ivw

4.3.3. 自定义异常

5. Sentinel 原理

%%
▶12.🏡⭐️◼️【🌈费曼无敌🌈⭐️♨️⭐️】◼️⭐️-point-20230315-1119%%❕ ^htxflw

[[Sentinel源码分析.md]]

https://www.bilibili.com/video/BV1LQ4y127n4?p=176&vd_source=c5b2d0d7bc377c0c35dbc251d95cf204

Sentinel 实现限流、隔离、降级、熔断等功能，本质要做的就是两件事情：

  • 统计数据：统计某个资源的访问数据（QPS、RT 等信息）
  • 规则判断：判断限流规则、隔离规则、降级规则、熔断规则是否满足

这里的 资源 就是希望被 Sentinel 保护的业务，例如项目中定义的 controller 方法就是默认被 Sentinel 保护的资源、@SentinelResource 注解标注的自定义资源。

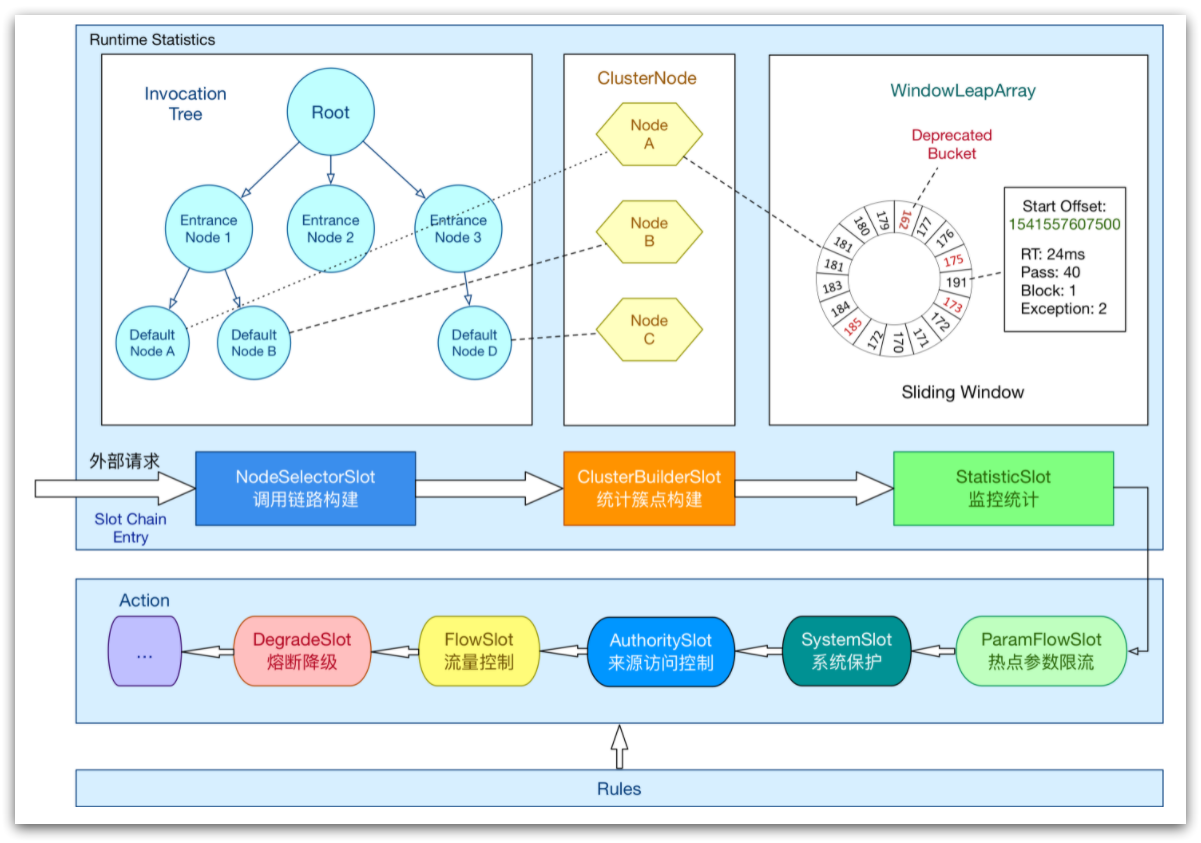

5.1. ProcessorSlotChain

%%
▶9.🏡⭐️◼️【🌈费曼无敌🌈⭐️♨️♨️♨️⭐️】◼️⭐️-point-20230313-1136%%❕ ^fazbix

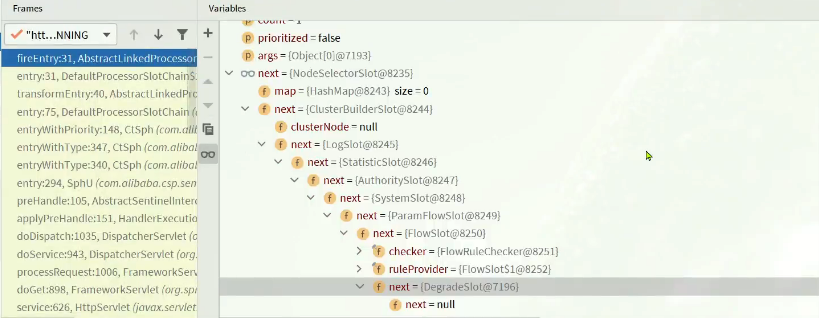

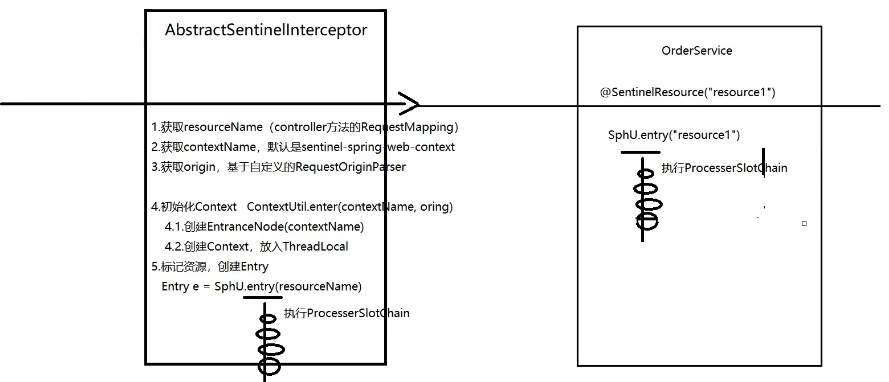

实现上述功能的核心骨架是一个叫做 ProcessorSlotChain 的类。这个类基于责任链模式来设计，将不同的功能（限流、降级、系统保护）封装为一个个的 Slot，请求进入后逐个执行即可。
%%
▶3.🏡⭐️◼️【🌈费曼无敌🌈⭐️第一步⭐️】◼️⭐️-point-20230322-0713%%❕ ^p5myd9

image-20210925092845529

5.1.1. 责任链中的 Slot 分为两大类

5.1.1.1. 数据构建及统计部分（statistic）

  1. NodeSelectorSlot：负责构建簇点链路中的节点（DefaultNode、EntranceNode，是一种特殊的 DefaultNode），将这些节点形成链路树
  2. ClusterBuilderSlot：负责构建某个资源的 ClusterNode，ClusterNode 可以保存资源的运行信息（响应时间、QPS、block 数目、线程数、异常数等）以及来源信息（origin 名称）
  3. StatisticSlot：负责统计实时调用数据，包括运行信息、来源信息等

5.1.1.2. 规则判断部分（rule checking）

%%
▶2.🏡⭐️◼️【🌈费曼无敌🌈⭐️♨️♨️⭐️】◼️⭐️-point-20230314-0747%%❕ ^u9i9a5

  1. AuthoritySlot：负责授权规则（来源控制）
  2. SystemSlot：负责系统保护规则
  3. ParamFlowSlot：负责热点参数限流规则
  4. FlowSlot：负责限流规则
  5. DegradeSlot：负责降级规则

5.1.2. 执行流程

%%
▶15.🏡⭐️◼️【🌈费曼无敌🌈⭐️♨️⭐️】◼️⭐️-point-20230315-1404%%❕ ^8j0qwe

5.1.2.1. 自动装配 -SentinelWebAutoConfiguration

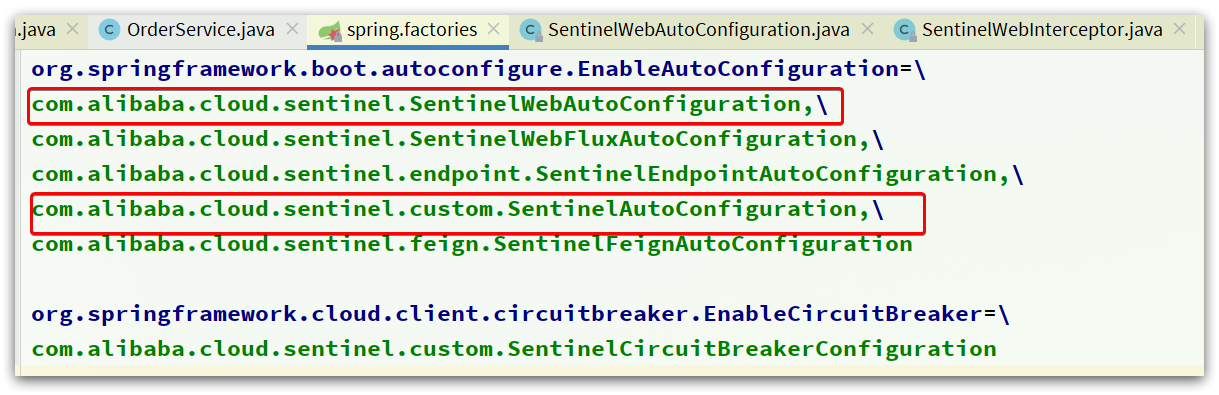

其中的 spring.factories 声明需要就是自动装配的配置类，内容如下：
image-20210925115740281

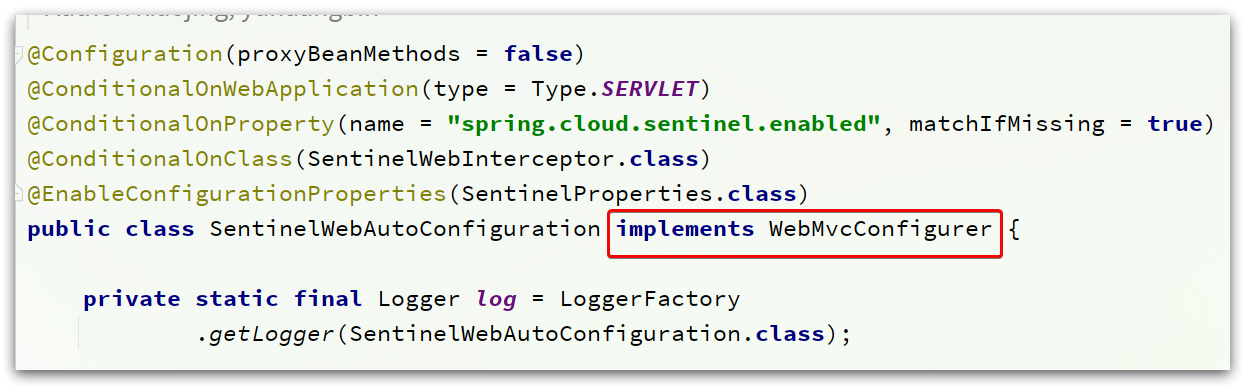

我们先看 SentinelWebAutoConfiguration 这个类：
image-20210925115824345

5.1.2.2. 注册拦截器 -SentinelWebInterceptor

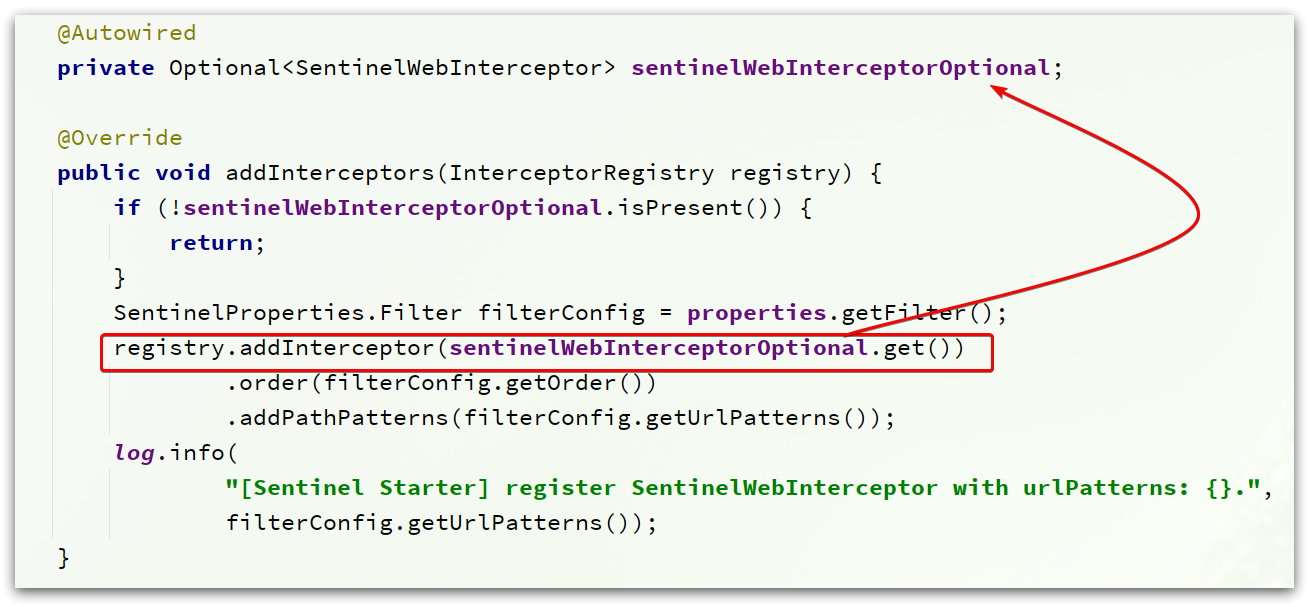

这个类实现了 WebMvcConfigurer，我们知道这个是 SpringMVC 自定义配置用到的类，可以配置 HandlerInterceptor：

image-20210925115946064

可以看到这里配置了一个 SentinelWebInterceptor 的拦截器。

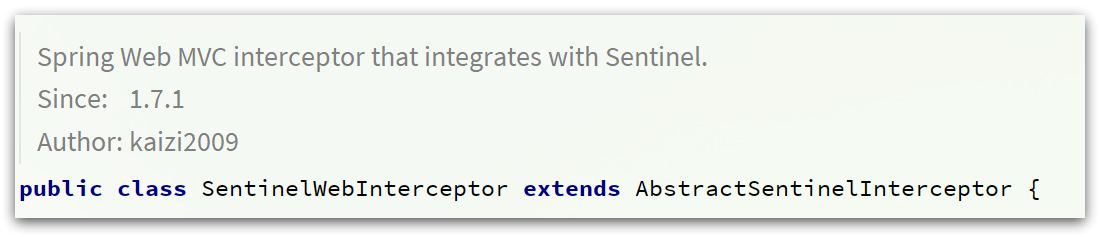

SentinelWebInterceptor 的声明如下：

image-20210925120119030

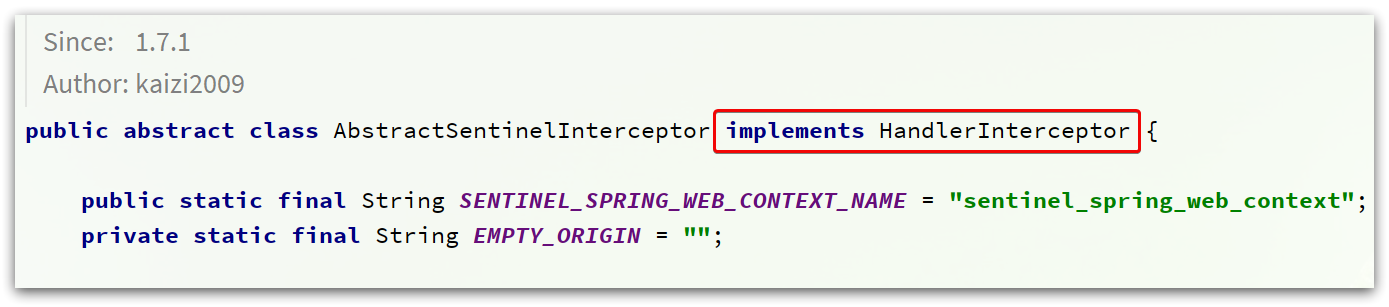

发现它继承了 AbstractSentinelInterceptor 这个类。

image-20210925120221883

HandlerInterceptor 就是我们 SpringMVC 中的拦截器了。 拦截器会拦截一切进入 controller 的方法，执行 preHandle 前置拦截方法，而 Context 的初始化就是在这里完成的。

5.1.2.3. 创建 Context

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
@Override
public boolean preHandle(HttpServletRequest request, HttpServletResponse response, Object handler)
    throws Exception {
    try {
        // 获取资源名称，一般是controller方法的@RequestMapping路径，例如/order/{orderId}
        String resourceName = getResourceName(request);
        if (StringUtil.isEmpty(resourceName)) {
            return true;
        }
        // 从request中获取请求来源，将来做 授权规则 判断时会用
        String origin = parseOrigin(request);

        // 获取 contextName，默认是sentinel_spring_web_context
        String contextName = getContextName(request);
        // 创建 Context
        ContextUtil.enter(contextName, origin);
        // 创建资源，名称就是当前请求的controller方法的映射路径
        Entry entry = SphU.entry(resourceName, ResourceTypeConstants.COMMON_WEB, EntryType.IN);
        request.setAttribute(baseWebMvcConfig.getRequestAttributeName(), entry);
        return true;
    } catch (BlockException e) {
        try {
            handleBlockException(request, response, e);
        } finally {
            ContextUtil.exit();
        }
        return false;
    }
}


5.1.2.3.1. Context 作用

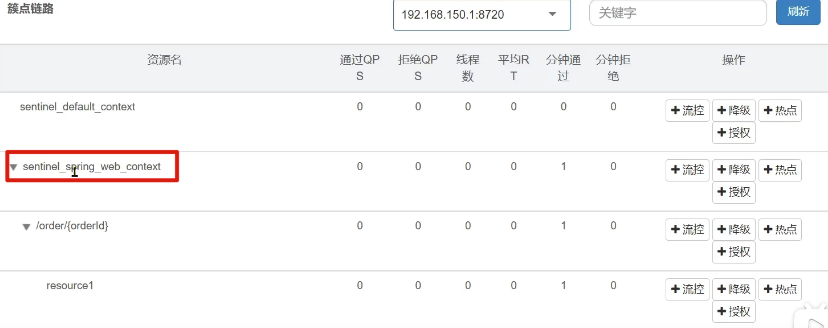

我们发现簇点链路中除了 controller 方法、service 方法两个资源外，还多了一个默认的入口节点：
sentinel_spring_web_context，是一个 EntranceNode 类型的节点

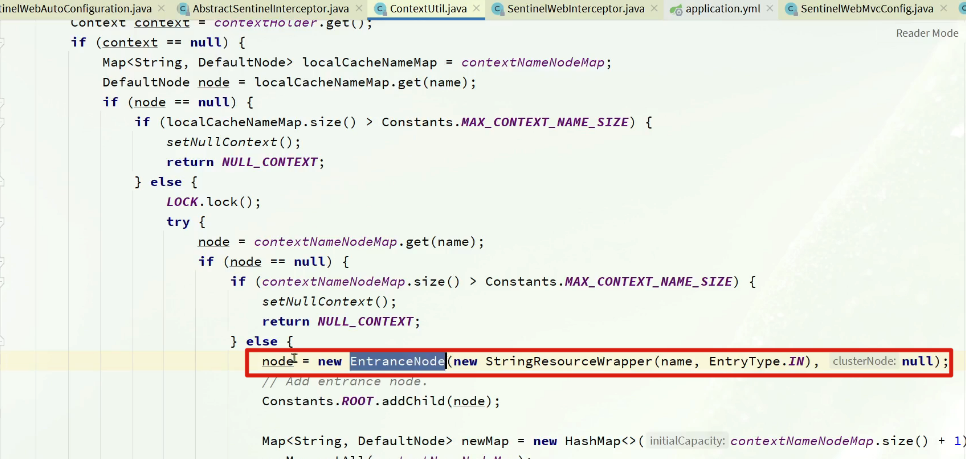

这个节点是在初始化 Context 的时候由 Sentinel 帮我们创建的。
那么，什么是 Context 呢？

  • Context 代表调用链路上下文，贯穿一次调用链路中的所有资源（ Entry），基于 ThreadLocal。
  • Context 维持着入口节点（entranceNode）、本次调用链路的 curNode（当前资源节点）、调用来源（origin）等信息。
  • 后续的 Slot 都可以通过 Context 拿到 DefaultNode 或者 ClusterNode，从而获取统计数据，完成规则判断
  • Context 初始化的过程中，会创建 EntranceNode，contextName 就是 EntranceNode 的名称

5.1.2.4. 进入执行入口 -SphU.entry

首先，回到一切的入口，AbstractSentinelInterceptor 类的 preHandle 方法：
image-20210925142313050

还有，SentinelResourceAspect 的环绕增强方法：
image-20210925142438552

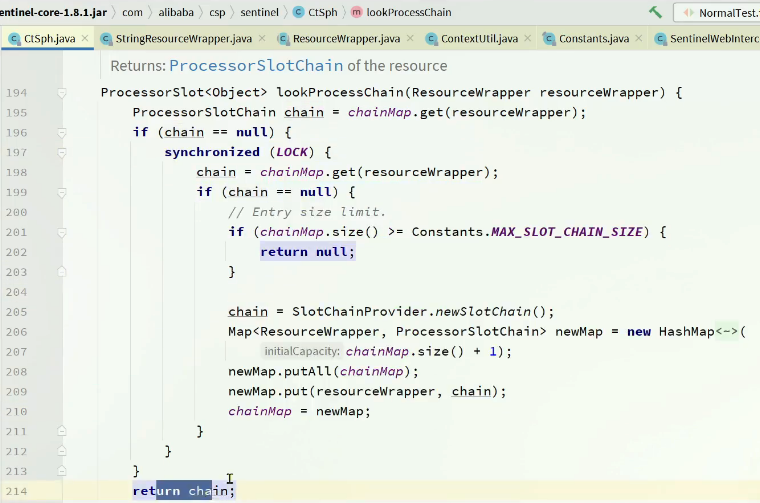

5.1.2.5. 创建 ProcessorSlotChain



5.1.3. 关键配置

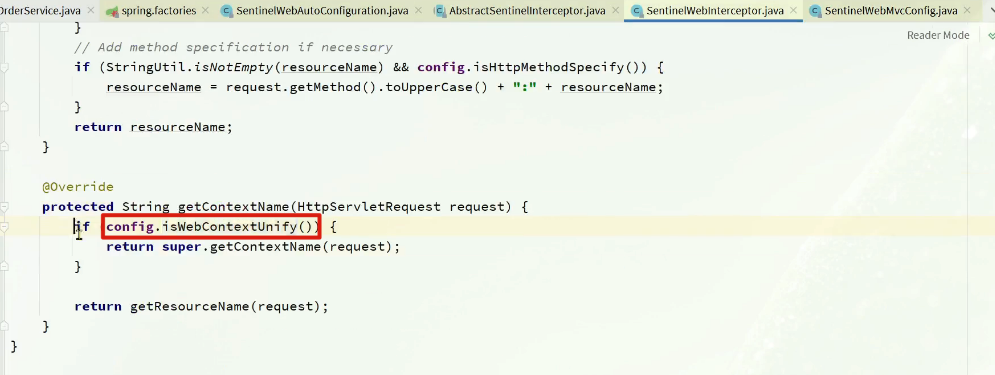

5.1.3.1. 统一入口




默认为 true，统一入口为

但如果做链路限流时，需要禁用统一入口，分成不同的链路，那么就需要设置这个参数为 false。服务治理-10、限流熔断降级(服务保护)-Sentinel

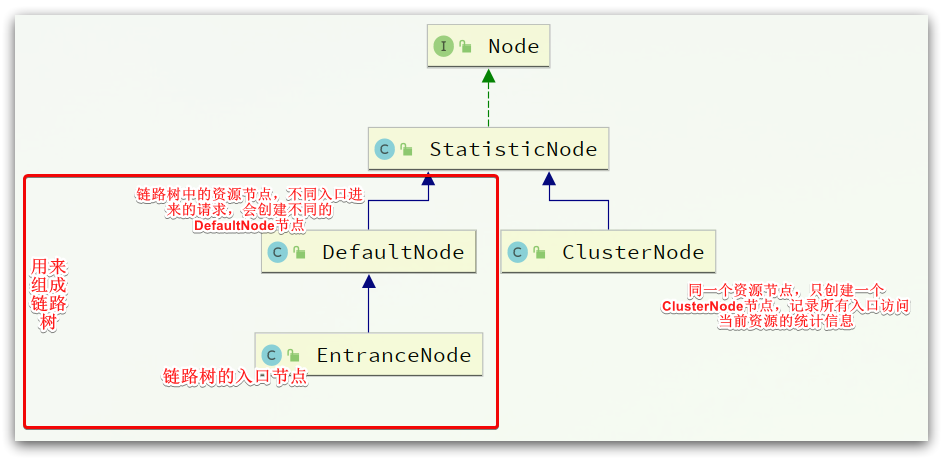

5.2. Node

image-20210925103029924

所有的节点都可以记录对资源的访问统计数据，所以都是 StatisticNode 的子类。

按照作用分为两类 Node：

  • DefaultNode：代表链路树中的每一个资源，一个资源出现在不同链路中时，会创建不同的 DefaultNode 节点。而树的入口节点叫 EntranceNode，是一种特殊的 DefaultNode
  • ClusterNode：代表资源，一个资源不管出现在多少链路中，只会有一个 ClusterNode。记录的是当前资源被访问的所有统计数据之和。

DefaultNode 记录的是资源在当前链路中的访问数据，用来实现基于链路模式的限流规则。ClusterNode 记录的是资源在所有链路中的访问数据，实现默认模式、关联模式的限流规则。

例如：我们在一个 SpringMVC 项目中，有两个业务：

  • 业务 1：controller 中的资源 /order/query 访问了 service 中的资源 /goods
  • 业务 2：controller 中的资源 /order/save 访问了 service 中的资源 /goods

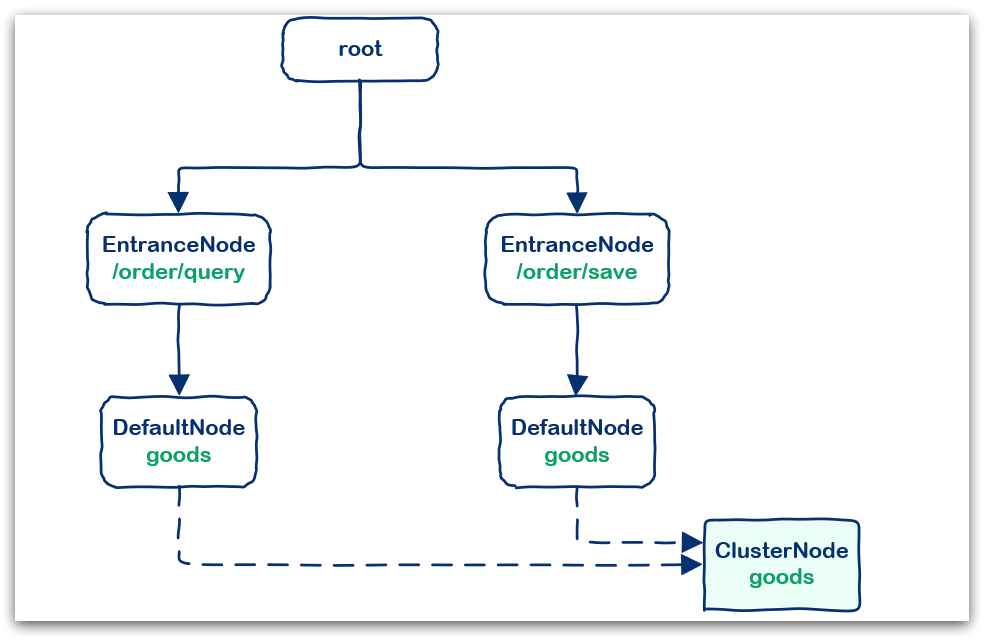

创建的链路图如下：
image-20210925104726158

5.3. Entry

默认情况下，Sentinel 只会将 controller 中的方法作为被保护资源，那么问题来了，我们该如何将自己的一段代码标记为一个 Sentinel 的资源呢？

5.3.1. 编码方式

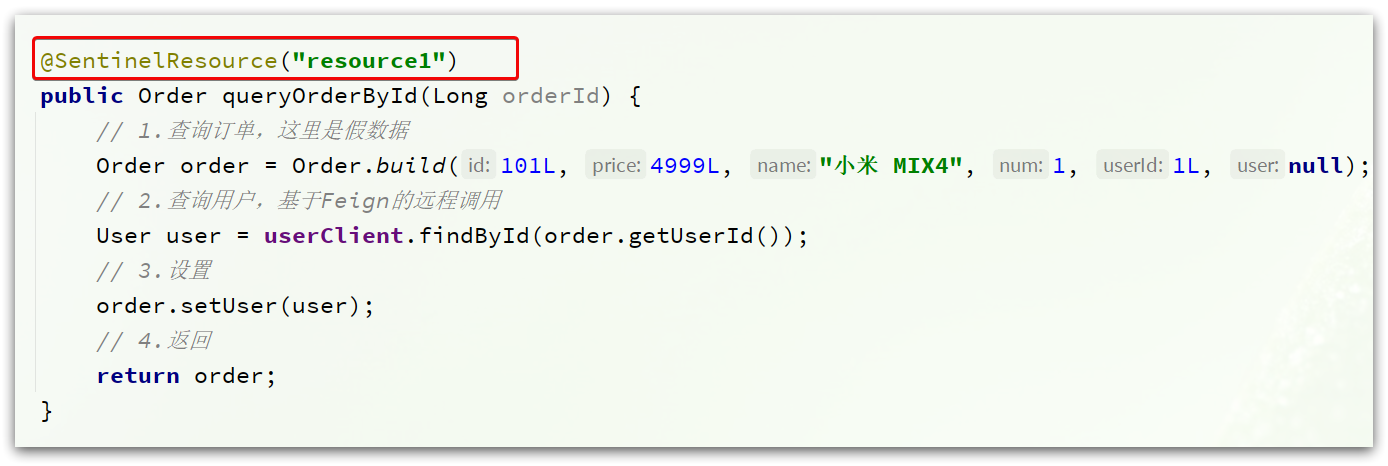

5.3.2. 基于注解标记资源

image-20210925141507603

5.3.2.1. 实现原理 -SentinelAutoConfiguration

%%
▶10.🏡⭐️◼️【🌈费曼无敌🌈⭐️♨️♨️♨️⭐️】◼️⭐️-point-20230313-1321%%❕ ^odpucd

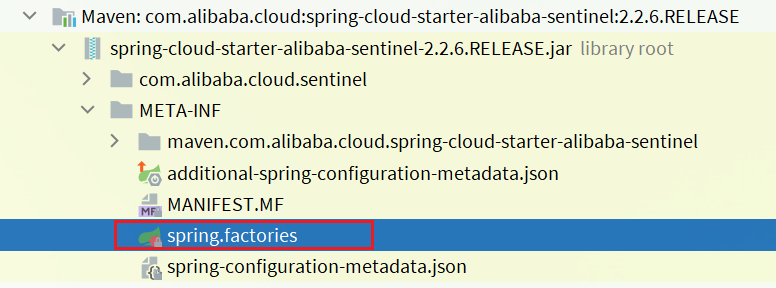

来看下我们引入的 Sentinel 依赖包：
image-20210925115601560

其中的 spring.factories 声明需要就是自动装配的配置类，内容如下：
image-20210925115740281

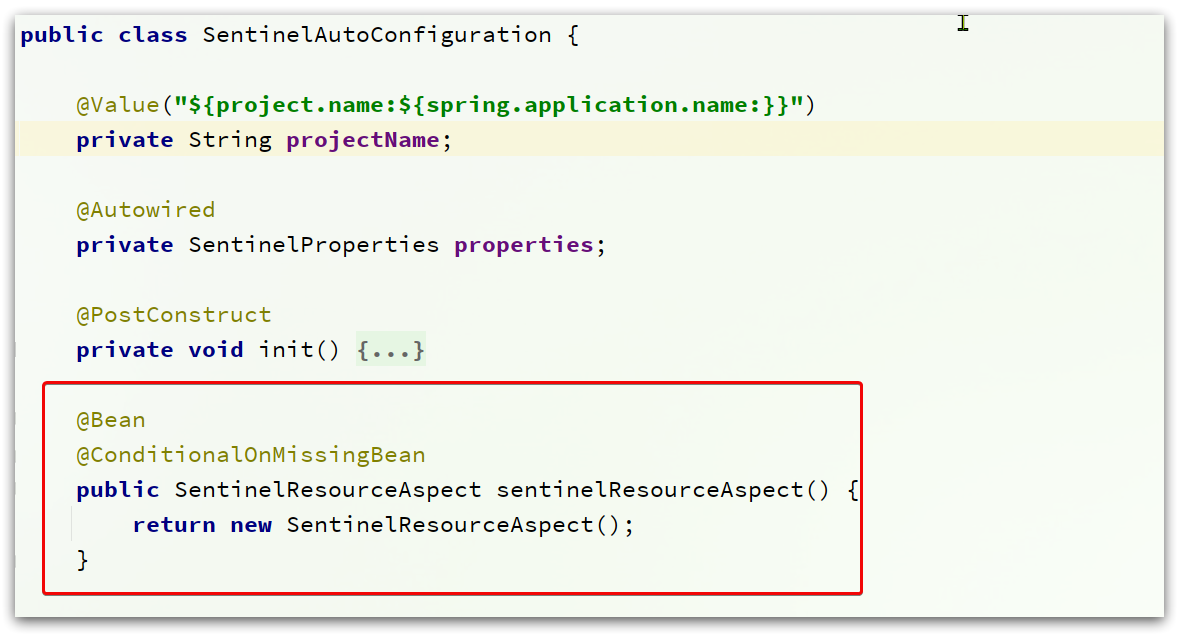

我们来看下 SentinelAutoConfiguration 这个类：
image-20210925141553785

可以看到，在这里声明了一个 Bean，SentinelResourceAspect：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
/**
 * Aspect for methods with {@link SentinelResource} annotation.
 *
 * @author Eric Zhao
 */
@Aspect
public class SentinelResourceAspect extends AbstractSentinelAspectSupport {
	// 切点是添加了 @SentinelResource注解的类
    @Pointcut("@annotation(com.alibaba.csp.sentinel.annotation.SentinelResource)")
    public void sentinelResourceAnnotationPointcut() {
    }

    // 环绕增强
    @Around("sentinelResourceAnnotationPointcut()")
    public Object invokeResourceWithSentinel(ProceedingJoinPoint pjp) throws Throwable {
        // 获取受保护的方法
        Method originMethod = resolveMethod(pjp);
		// 获取 @SentinelResource注解
        SentinelResource annotation = originMethod.getAnnotation(SentinelResource.class);
        if (annotation == null) {
            // Should not go through here.
            throw new IllegalStateException("Wrong state for SentinelResource annotation");
        }
        // 获取注解上的资源名称
        String resourceName = getResourceName(annotation.value(), originMethod);
        EntryType entryType = annotation.entryType();
        int resourceType = annotation.resourceType();
        Entry entry = null;
        try {
            // 创建资源 Entry

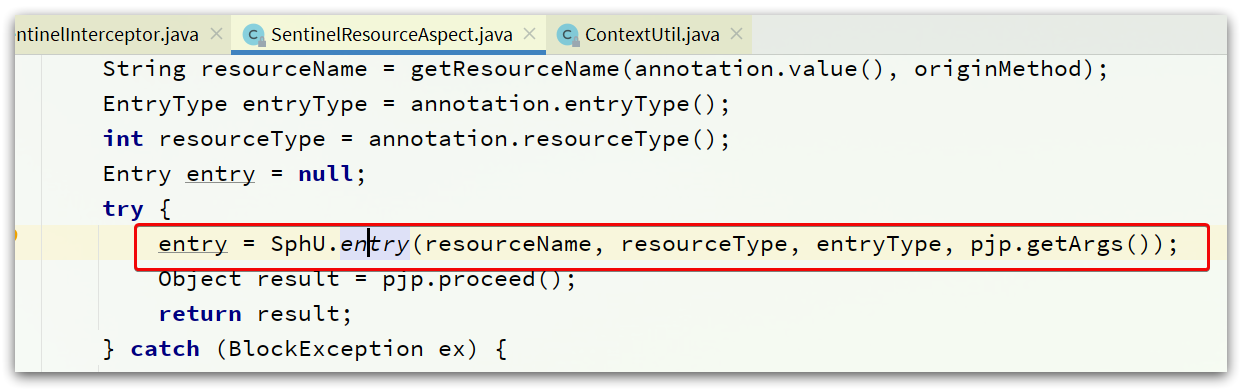

            entry = SphU.entry(resourceName, resourceType, entryType, pjp.getArgs());
            // 执行受保护的方法
            Object result = pjp.proceed();
            return result;
        } catch (BlockException ex) {
            return handleBlockException(pjp, annotation, ex);
        } catch (Throwable ex) {
            Class<? extends Throwable>[] exceptionsToIgnore = annotation.exceptionsToIgnore();
            // The ignore list will be checked first.
            if (exceptionsToIgnore.length > 0 && exceptionBelongsTo(ex, exceptionsToIgnore)) {
                throw ex;
            }
            if (exceptionBelongsTo(ex, annotation.exceptionsToTrace())) {
                traceException(ex);
                return handleFallback(pjp, annotation, ex);
            }

            // No fallback function can handle the exception, so throw it out.
            throw ex;
        } finally {
            if (entry != null) {
                entry.exit(1, pjp.getArgs());
            }
        }
    }
}

简单来说，@SentinelResource 注解就是一个标记，而 Sentinel 基于 AOP 思想，对被标记的方法做环绕增强，完成资源（Entry）的创建。

6. 面试题

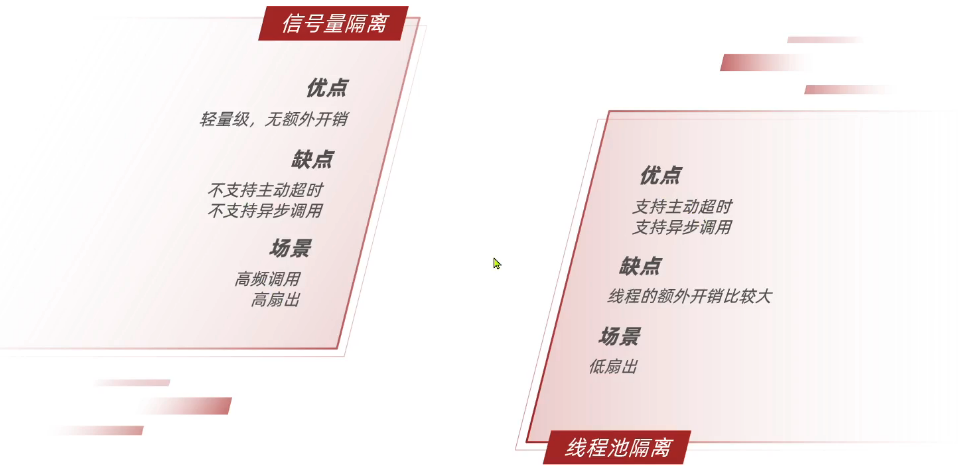

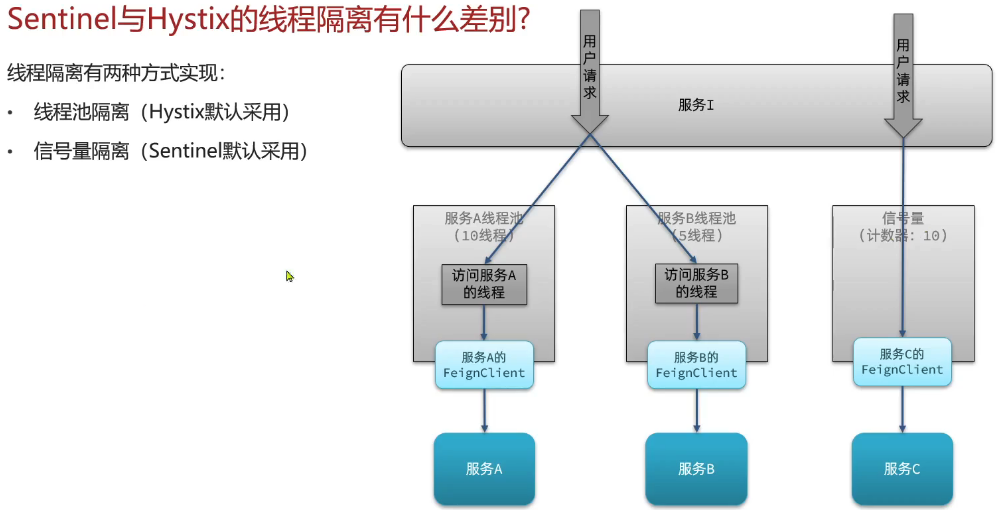

6.1. Sentinel 的线程隔离与 Hystix 的线程隔离有什么差别?⭐️🔴

线程池隔离：在业务请求到达 Tomcat 后，会给每一个被隔离的业务创建各自独立的线程池
信号量隔离：基于计数的信号量隔离


Hystix 默认是基于线程池实现的线程隔离，每一个被隔离的业务都要创建一个独立的线程池，线程过多会带来额外的 CPU 开销，性能一般，但是隔离性更强。
Sentinel 是基于信号量（计数器）实现的线程隔离，不用创建线程池，性能较好，但是隔离性一般。

6.2. Sentinel 的限流与 Gateway 的限流有什么差别？

%%
▶15.🏡⭐️◼️【🌈费曼无敌🌈⭐️第一步⭐️】◼️⭐️-point-20230308-1356%%❕ ^n7rdsh

限流算法常见的有三种实现：滑动时间窗口、令牌桶算法、漏桶算法。

Gateway 则采用了基于 Redis 实现的令牌桶算法。 ^cinpaa

而 Sentinel 内部却比较复杂：

  • 默认限流模式 是基于滑动时间窗口算法
  • 排队等待限流 模式则基于漏桶算法 (Leaky Bucket)
  • 热点参数限流模式 则是基于令牌桶算法 (Token Bucket)

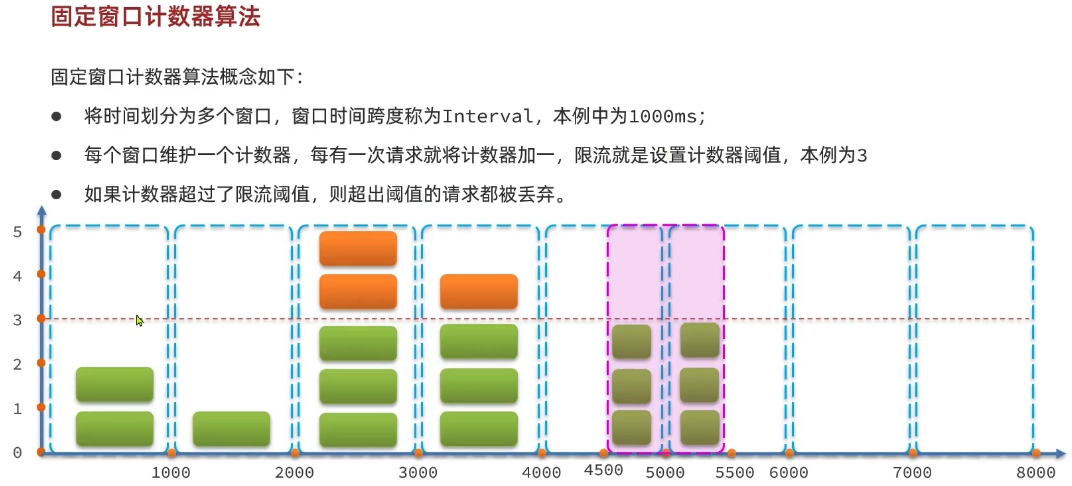

6.2.1. 固定窗口计数器算法

存在问题：前 1 秒的后半秒 3 个，后 1 秒的前半秒也有请求，就造成 1 秒内超过 3 个请求了，比如上图所示，前半秒 3 个后半秒 3 个达到了 6 个。

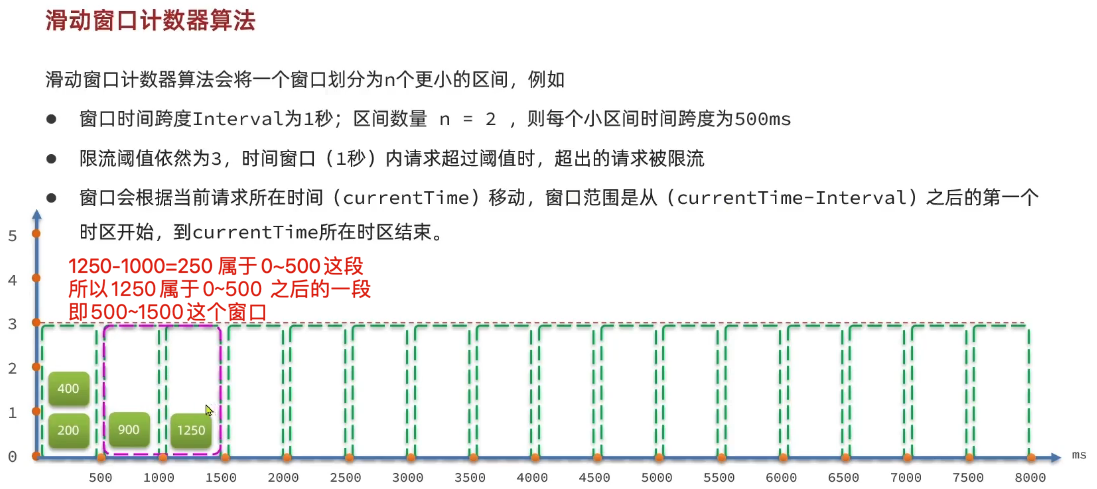

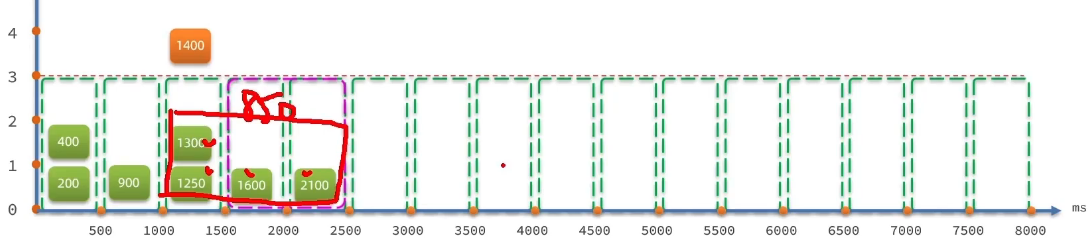

6.2.2. 滑动窗口计数器算法


存在问题：仍然会存在超阈值 (比如 3 个) 的情况，比如下图 850ms 内来了 4 个请求

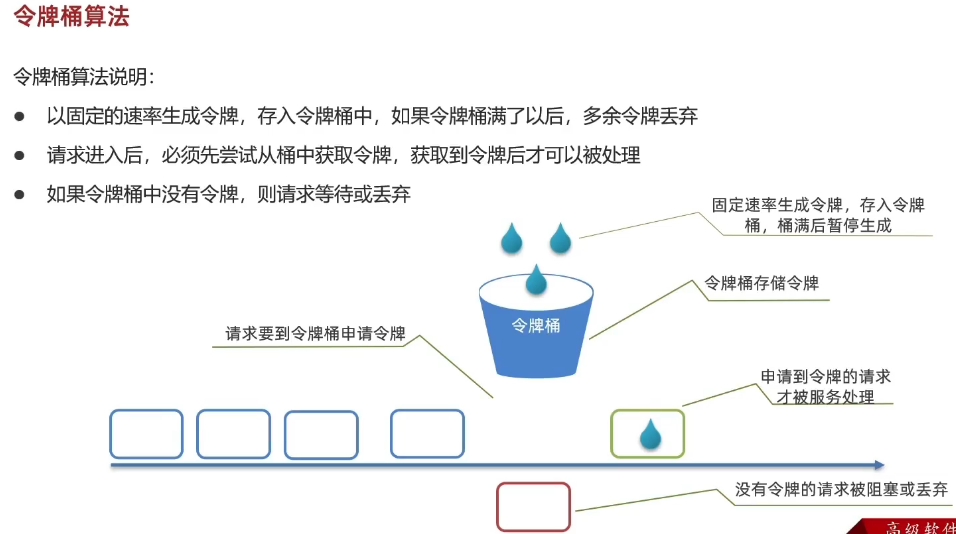

6.2.3. 令牌桶算法


6.2.3.1. 存在问题

请求的时间分布不均匀时，可能出现短时间内达到阈值上限的情况。比如限流阈值为 5，设置令牌桶每秒生成 5 个令牌，前 1 秒没有任何请求过来，而第 2 秒一下子来了 10 个请求，那么第二秒总共生成的 10 个令牌就一下子被使用，而系统服务的上限是 5，那么就出现了过载现象。所以令牌桶的上限要设置为小于系统并发上线的数值，以防止出现上述情况。

6.2.3.2. 实现方式⭐️🔴

%%
▶1.🏡⭐️◼️【🌈费曼无敌🌈⭐️♨️♨️♨️⭐️】◼️⭐️-point-20230310-1035%%❕ ^06vdeq

实际实现并没有真正去生成什么令牌，而是基于计数和记录上次请求的时间

  1. 如果本次请求时间与上次请求时间差是 1 秒内的，如果此时桶里有令牌可用，那么令牌已使用计数加 1，并且消耗 1 个令牌。如果没有令牌了则拒绝请求
  2. 如果本次请求时间与上次请求时间差大于 1 秒，就比较已使用令牌数与时间差值可以生成的令牌数的大小，如果时间差值生成令牌数大于已使用令牌数，那么说明令牌还有富余，则接受请求，否则说明超出令牌生成能力范围，则拒绝请求。

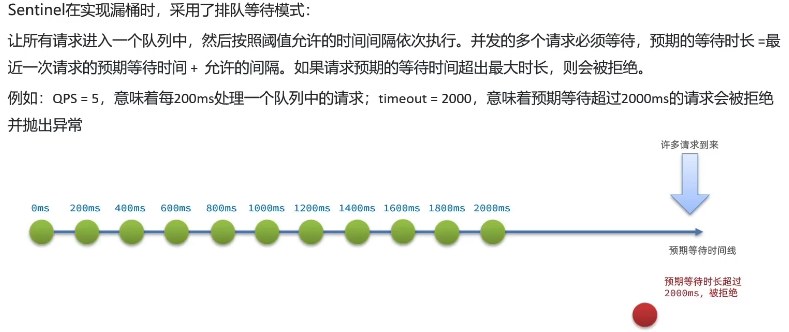

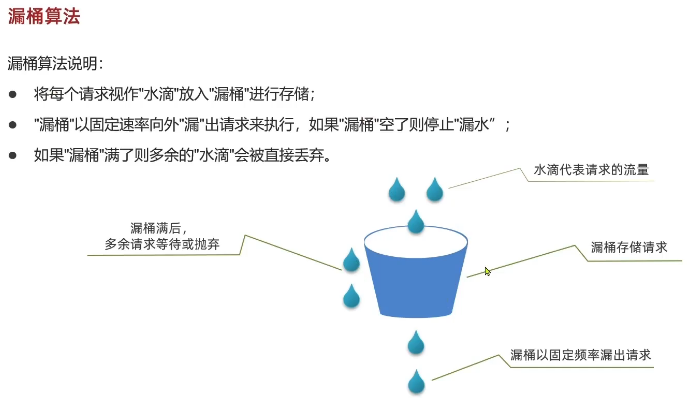

6.2.4. 漏桶算法


相比于令牌桶，漏桶的请求处理曲线非常平滑，也可以应对流量突发请求流量


预期等待时长=最近一次请求的预期等待时间 + 允许的间隔

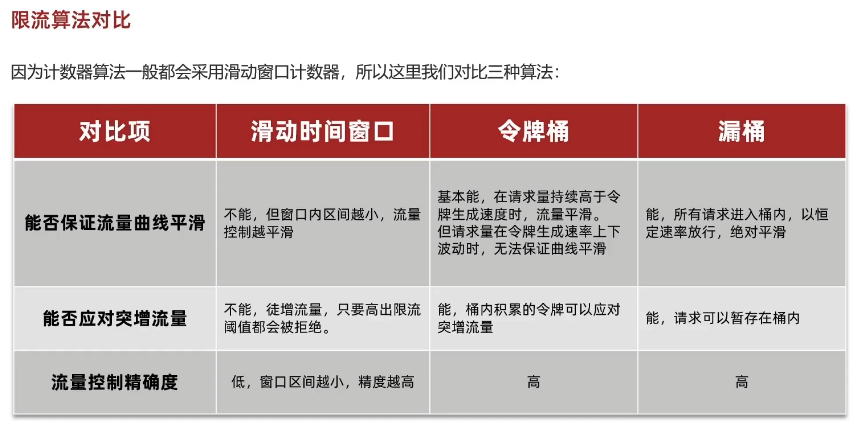

6.2.5. 限流算法对比

%%
▶2.🏡⭐️◼️【🌈费曼无敌🌈⭐️♨️♨️♨️⭐️】◼️⭐️-point-20230310-1116%%❕ ^6pp17h


7. 实战经验
